स्टेनलेस स्टील DIN 471 बाह्य मंडळ

वानलुओ फॅक्टरी उच्च दर्जाचे स्टेनलेस स्टील डीआयएन 471 एक्सटर्नल सर्किट जर्मन डीआयएन औद्योगिक मानकांनुसार काटेकोरपणे तयार केले जाते, विशेषत: शाफ्ट फिक्सिंगसाठी डिझाइन केलेल्या अचूक लवचिक रिटेनिंग फास्टनर्सशी संबंधित आहेत.

चौकशी पाठवा

Product Description

प्रेशर बेअरिंग आणि अँटी-लूझिंगसाठी वापरल्या जाणाऱ्या वॉशर्सच्या विपरीत, स्टेनलेस स्टील डीआयएन 471 एक्सटर्नल सर्कलमध्ये एक खुली लवचिक रिंग रचना आहे, जी केवळ फिरत्या आणि स्थिर शाफ्टच्या बाह्य गोलाकार खोबणीवर लागू केली जाते. अचूक लवचिक आकुंचन आणि रीसेट कार्यप्रदर्शनासह, अक्षीय मर्यादा लक्षात घेण्यासाठी ते शाफ्टच्या खोबणीमध्ये त्वरीत स्थापित केले जाऊ शकते, बेअरिंग्ज, गीअर्स, स्लीव्हज आणि इतर शाफ्ट भागांना अक्षीय सरकण्यापासून आणि यांत्रिक ऑपरेशन दरम्यान घसरण्यापासून प्रभावीपणे प्रतिबंधित करते. हे यांत्रिक ट्रांसमिशन असेंब्लीसाठी एक आवश्यक मानक फास्टनर आहे, ज्यामध्ये सुलभ स्थापना, उच्च क्लॅम्पिंग अचूकता आणि दीर्घकालीन स्थिर मर्यादा प्रभाव आहे.

मुख्य घटक डिझाइन आणि प्रमाणित प्रक्रिया तंत्र

DIN 471 बाह्य शाफ्ट सर्किट्स उच्च-गुणवत्तेचे स्प्रिंग स्टील आणि स्टेनलेस स्टील कच्चा माल स्वीकारतात, एकात्मिक अचूक स्टॅम्पिंग, इंटिग्रल क्वेंचिंग आणि टेम्परिंग हीट ट्रीटमेंट आणि एज फिनिशिंगद्वारे प्रक्रिया केली जाते. स्टँडर्ड ओपन गॅप आणि राखीव इन्स्टॉलेशन होल वेगवान असेंब्ली आणि डिससेम्बलीसाठी व्यावसायिक सर्कलिप प्लायर्सशी पूर्णपणे जुळतात. आतील व्यास आणि रेडियन अचूकपणे कॅलिब्रेट केले जातात जेणेकरून मानक शाफ्ट ग्रूव्हसह घट्ट क्लॅम्पिंग फिट होईल, सैल क्लॅम्पिंग नसेल किंवा जास्त घट्ट विचलन नसेल. एकंदर रिंग बॉडीमध्ये एकसमान जाडी आणि उत्कृष्ट लवचिक कडकपणा आहे, स्थिर संकोचन आणि रीसेट कार्यप्रदर्शनासह, लवचिक थकवा निर्माण करणे सोपे नाही, वारंवार पृथक्करण आणि दीर्घकालीन कंपन ऑपरेशननंतर कायमचे विकृती किंवा फ्रॅक्चर. गुळगुळीत बुर-फ्री बाह्य किनारी जुळणारे भाग स्क्रॅचिंग टाळते आणि एकूण संरचनात्मक ताकद औद्योगिक हेवी-लोड मर्यादा आवश्यकता पूर्ण करते.

उत्पादन पॅरामीटर

पॅरामीटर आयटम	तपशीलवार तपशील
उत्पादनाचे नाव	DIN 471 बाह्य मंडळ, शाफ्ट रिटेनिंग रिंग, बाह्य स्नॅप रिंग
कार्यकारी मानक	DIN 471, ISO मानक, GB मानक, सानुकूल नॉन-स्टँडर्ड आकार
उपलब्ध साहित्य	304, 316L स्टेनलेस स्टील, उच्च दर्जाचे स्प्रिंग स्टील, झिंक-प्लेटेड कार्बन स्टील
आकार श्रेणी	शाफ्ट व्यास φ3mm-φ100mm पूर्ण मानक आकार, सानुकूल विशेष छिद्र आणि जाडी
रचना प्रकार	बाह्य खुली लवचिक रिंग, दुहेरी स्थापना भोक डिझाइन, शाफ्ट ग्रूव्ह क्लॅम्पिंग प्रकार
प्रक्रिया तंत्रज्ञान	प्रिसिजन स्टॅम्पिंग, हीट ट्रीटमेंट टफनिंग, एज डिबरिंग, लवचिक कॅलिब्रेशन
लागू ऑब्जेक्ट	मानक फिरणारे शाफ्ट, गियर शाफ्ट, बेअरिंग शाफ्ट आणि दंडगोलाकार शाफ्ट भाग
पृष्ठभाग उपचार	पिकलिंग आणि पॅसिव्हेशन / झिंक-प्लेटेड / ब्लॅक ऑक्साइड, अँटी-रस्ट आणि अँटी-गंज
यांत्रिक गुणधर्म	मजबूत लवचिक कडकपणा, अँटी-थकवा, अँटी-ड्रॉप मर्यादा, स्थिर क्लॅम्पिंग फोर्स
पॅकेजिंग पद्धत	ओलावा-पुरावा अंतर्गत बॅग + निर्यात पुठ्ठा, मोठ्या प्रमाणात ऑर्डरसाठी पॅलेट पॅकिंग
पुरवठा सेवा	स्पॉट बल्क सप्लाय, नॉन-स्टँडर्ड कस्टमायझेशन, मिक्स्ड फास्टनर वन-स्टॉप प्रोक्योरमेंट

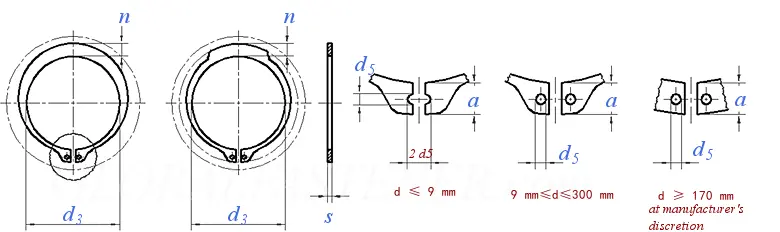

Stainless Steel Din 471 External Circlip

नाममात्र व्यास d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	कमाल	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	मि	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	कमाल	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	मि	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	मि	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	कमाल	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
प्रति 1000 युनिट ≈ किलो		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

नाममात्र व्यास d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	कमाल	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	मि	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	कमाल	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	मि	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	मि	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	कमाल	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
प्रति 1000 युनिट ≈ किलो		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

नाममात्र व्यास d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	कमाल	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	मि	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	कमाल	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	मि	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	मि	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	कमाल	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
प्रति 1000 युनिट ≈ किलो		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

नाममात्र व्यास d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	कमाल	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	मि	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	कमाल	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	मि	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	मि	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	कमाल	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
प्रति 1000 युनिट ≈ किलो		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

स्टँडआउट उत्पादन फायदे आणि सार्वत्रिक कार्य स्थिती अनुकूलन

1. व्यावसायिक बाह्य शाफ्ट क्लॅम्पिंग डिझाइन मानक शाफ्ट ग्रूव्हशी पूर्णपणे जुळते, एकसमान आणि स्थिर लवचिक क्लॅम्पिंग फोर्स प्रदान करते, शाफ्टच्या भागांचे अक्षीय विस्थापन प्रभावीपणे मर्यादित करते आणि उपकरणाच्या कंपन आणि रोटेशनमुळे घटक घसरण्याची समस्या सोडवते.

2. उच्च-परिशुद्धता अविभाज्य उष्णता उपचार प्रक्रिया उत्कृष्ट लवचिक पुनर्प्राप्ती आणि अँटी-थकवा कार्यप्रदर्शनासह सर्कलिपला मान्यता देते. हे वारंवार विस्तार आणि आकुंचन नंतर स्थिर लवचिकता राखते, दीर्घकालीन हाय-स्पीड ऑपरेशन दरम्यान कोणतीही विश्रांती किंवा अपयश नाही.

3. राखीव दुहेरी स्थापना छिद्रे विशेष सर्कलिप प्लायर्ससह सहकार्य करतात, जलद असेंब्ली आणि वेगळे करणे, उपकरणांची देखभाल आणि घटक बदलण्याची कार्यक्षमता मोठ्या प्रमाणात सुधारते, बॅच औद्योगिक असेंब्लीसाठी योग्य.

4. बुर-मुक्त गुळगुळीत फिनिशिंग शाफ्ट आणि जुळणारे भाग इंस्टॉलेशन आणि ऑपरेशन दरम्यान स्क्रॅच आणि ओरखडेपासून संरक्षण करते, जे असेंबली अचूकता आणि ट्रान्समिशन घटकांचे सेवा आयुष्य सुनिश्चित करते.

5. एकापेक्षा जास्त साहित्य आणि पृष्ठभाग उपचार पर्याय वेगवेगळ्या कामकाजाच्या वातावरणाशी जुळवून घेतात, यांत्रिक उपकरणे, ऑटोमोटिव्ह भाग, इलेक्ट्रिकल उपकरणे, हायड्रॉलिक वायवीय घटक आणि स्वयंचलित ट्रांसमिशन सिस्टममध्ये मोठ्या प्रमाणावर वापरले जातात.

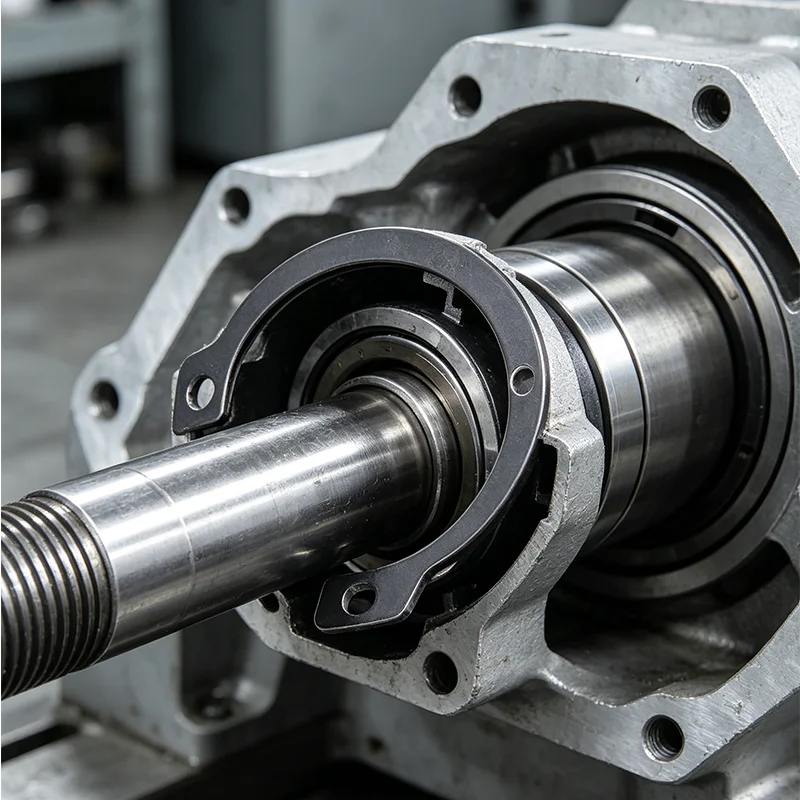

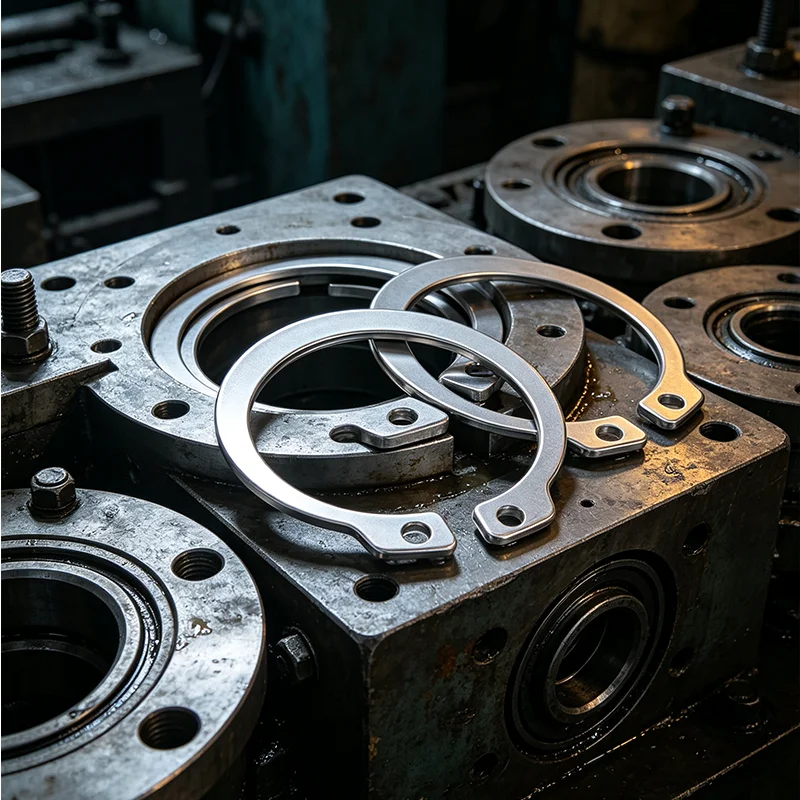

Stainless Steel Din 471 External Circlip

वारंवार विचारले जाणारे प्रश्न

Q1: स्टेनलेस स्टील DIN 471 बाह्य मंडळ कशासाठी वापरले जाते?

A1: DIN 471 हे शाफ्टसाठी बाह्य मंडळ आहे, मुख्यतः यांत्रिक शाफ्टच्या बाहेरील खोबणीवर बियरिंग्ज, गीअर्स, शाफ्ट स्लीव्हज आणि इतर भाग निश्चित करण्यासाठी स्थापित केले जाते, अक्षीय सरकणे आणि घसरणे प्रतिबंधित करते, शाफ्ट घटक फिरवण्याची अचूक मर्यादा लक्षात घेऊन.

Q2: DIN 471 (शाफ्ट) आणि DIN 472 (होल) सर्कलमध्ये काय फरक आहे?

A2: DIN 471 शाफ्टच्या स्थापनेसाठी बाह्य सर्कल आहे, शाफ्टच्या बाह्य वर्तुळाला क्लॅम्पिंग करते; DIN 472 हे छिद्र स्थापनेसाठी अंतर्गत सर्कल आहे, जे छिद्राच्या आतील भिंतीला क्लॅम्प करते. दोन संरचना विरुद्ध आहेत आणि अदलाबदल करण्यायोग्य नाहीत.

Q3: दीर्घकालीन वापरानंतर सर्किट लवचिकता गमावेल का?

A3: आमची DIN 471 मंडळे स्थिर लवचिक कार्यप्रदर्शन आणि मजबूत अँटी-थैग क्षमतेसह कठोर शमन आणि टेम्परिंग उपचार घेतात. मानक कामकाजाच्या परिस्थितीत, दीर्घकालीन मर्यादा स्थिरता सुनिश्चित करून, ते सैल किंवा अवैध होणार नाही.

Q4: स्थापनेसाठी व्यावसायिक साधने आवश्यक आहेत का?

A4: होय. कृत्रिम विकृती आणि फ्रॅक्चर टाळण्यासाठी, स्थापनेनंतर घट्ट तंदुरुस्त आणि स्थिर मर्यादित प्रभाव सुनिश्चित करण्यासाठी विस्तार स्थापनेसाठी जुळणारे सर्कलिप प्लायर्स वापरण्याची शिफारस केली जाते.

Q5: तुम्ही नॉन-स्टँडर्ड सर्किट्स सानुकूलित करू शकता?

A5: होय. आम्ही विशेष यांत्रिक शाफ्ट घटकांच्या मर्यादा आवश्यकता पूर्ण करण्यासाठी विशेष बाह्य व्यास, जाडी, खोबणीचा आकार आणि उच्च-गंज-प्रतिरोधक पृष्ठभाग उपचार सानुकूलित करण्यास समर्थन देतो.
