स्टेनलेस स्टील डीआयएन 472 अंतर्गत सर्कल / होल रिटेनिंग रिंग

वानलुओची चायना उच्च दर्जाची स्टेनलेस स्टील डीआयएन 472 इंटरनल सर्कलिप/होल रिटेनिंग रिंग जर्मन डीआयएन औद्योगिक मानकांनुसार काटेकोरपणे तयार केली जाते, जे होल पोझिशनिंगसाठी व्यावसायिक लवचिक रिटेनिंग फास्टनर्स म्हणून काम करते.

चौकशी पाठवा

Product Description

बाह्य शाफ्ट क्लॅम्पिंगसाठी DIN 471 शाफ्ट बाह्य मंडळांपेक्षा वेगळे, Wanluo कारखान्याद्वारे स्टेनलेस स्टील DIN 472 अंतर्गत सर्कल/होल रिटेनिंग रिंग मध्ये एक इनवर्ड ओपनिंग लवचिक रचना आहे, विशेषत: आतील छिद्रांच्या चरांना क्लॅम्पिंग आणि मर्यादित करण्यासाठी डिझाइन केलेले. विश्वासार्ह लवचिक विस्तार आणि क्लॅम्पिंग कार्यक्षमतेसह, ते पिन, बियरिंग्ज, आतील शाफ्ट आणि अंगभूत घटक निश्चित करण्यासाठी अचूक भोक खोबणीमध्ये एम्बेड केलेले आहे, प्रभावीपणे अंतर्गत भाग पडण्यापासून आणि ऑपरेटिंग कंपन आणि लोडच्या प्रभावाखाली अक्षीय विस्थापन रोखते. कॉम्पॅक्ट स्ट्रक्चर, उच्च क्लॅम्पिंग तंतोतंत आणि सुलभ असेंब्ली वैशिष्ट्यीकृत, हे अंगभूत मेकॅनिकल असेंब्लीसाठी आणि अचूक भोक स्थिती मर्यादेसाठी कोर मानक फास्टनर आहे.

उत्पादन बांधकाम डिझाइन आणि औद्योगिक फॅब्रिकेशन प्रक्रिया

DIN 472 अंतर्गत भोक मंडळे उच्च-शुद्धतेचे स्प्रिंग स्टील आणि प्रीमियम स्टेनलेस स्टील मटेरियल स्वीकारतात, ज्यावर इंटिग्रेटेड प्रिसिजन स्टॅम्पिंग, ओव्हरऑल क्वेंचिंग आणि टेम्परिंग हीट ट्रीटमेंट आणि फाइन एज ट्रिमिंगद्वारे प्रक्रिया केली जाते. अनोखी इनवर्ड ओपनिंग स्ट्रक्चर आणि सममित माउंटिंग होल जलद विस्तार इंस्टॉलेशन आणि डिस्सेम्बलीसाठी व्यावसायिक सर्कलिप प्लायर्सशी पूर्णपणे जुळतात. बाहेरील वर्तुळ रेडियन आणि क्लॅम्पिंग व्यास तंतोतंत कॅलिब्रेट केले जातात पूर्ण संपर्क साधण्यासाठी आणि मानक आतील छिद्र खोबणीसह घट्ट बसण्यासाठी, सैल क्लॅम्पिंग, ऑफसेट किंवा पडणे टाळत. रिंग बॉडीची एकूण जाडी उत्कृष्ट लवचिक कडकपणा आणि थकवा प्रतिरोधकतेसह एकसमान आहे, वारंवार विस्तारानंतर स्थिर क्लॅम्पिंग कार्यप्रदर्शन टिकवून ठेवते आणि कायमस्वरूपी विकृती किंवा लवचिक अपयशाशिवाय दीर्घकालीन चक्रीय ऑपरेशन. बुर-मुक्त गुळगुळीत पृष्ठभाग प्रभावीपणे भोक भिंतीच्या आतील व्यासाचे आणि अचूक फिट केलेल्या भागांचे सुरवातीपासून आणि ओरखडेपासून संरक्षण करते, उच्च-परिशुद्धता यांत्रिक असेंब्ली मानकांची पूर्तता करते.

उत्पादन पॅरामीटर

पॅरामीटर आयटम	तपशीलवार तपशील
उत्पादनाचे नाव	DIN 472 अंतर्गत सर्कल, होल रिटेनिंग रिंग, अंतर्गत स्नॅप रिंग
कार्यकारी मानक	DIN 472, ISO मानक, GB मानक, सानुकूल नॉन-स्टँडर्ड आकार
उपलब्ध साहित्य	304, 316L स्टेनलेस स्टील, उच्च दर्जाचे स्प्रिंग स्टील, झिंक-प्लेटेड कार्बन स्टील
आकार श्रेणी	भोक व्यास φ8mm-φ100mm पूर्ण मानक आकार, सानुकूल विशेष छिद्र आणि जाडी
रचना प्रकार	अंतर्गत इनवर्ड ओपनिंग लवचिक रिंग, डबल माउंटिंग होल, इनर होल ग्रूव्ह क्लॅम्पिंग प्रकार
प्रक्रिया तंत्रज्ञान	प्रिसिजन स्टॅम्पिंग, हीट ट्रीटमेंट टफनिंग, एज डिबरिंग, लवचिक कॅलिब्रेशन
लागू ऑब्जेक्ट	यांत्रिक आतील छिद्रे, बेअरिंग होल, सिलेंडरची छिद्रे आणि अचूक बिल्ट-इन ग्रूव्ह पोझिशन्स
पृष्ठभाग उपचार	पिकलिंग आणि पॅसिव्हेशन / झिंक-प्लेटेड / ब्लॅक ऑक्साइड, अँटी-रस्ट आणि अँटी-गंज
यांत्रिक गुणधर्म	स्थिर लवचिक clamping बल, विरोधी थकवा, विरोधी loosening, टिकाऊ मर्यादा कामगिरी
पॅकेजिंग पद्धत	ओलावा-पुरावा अंतर्गत बॅग + निर्यात पुठ्ठा, मोठ्या प्रमाणात ऑर्डरसाठी पॅलेट पॅकिंग
पुरवठा सेवा	स्पॉट बल्क सप्लाय, नॉन-स्टँडर्ड कस्टमायझेशन, मिक्स्ड फास्टनर वन-स्टॉप प्रोक्योरमेंट

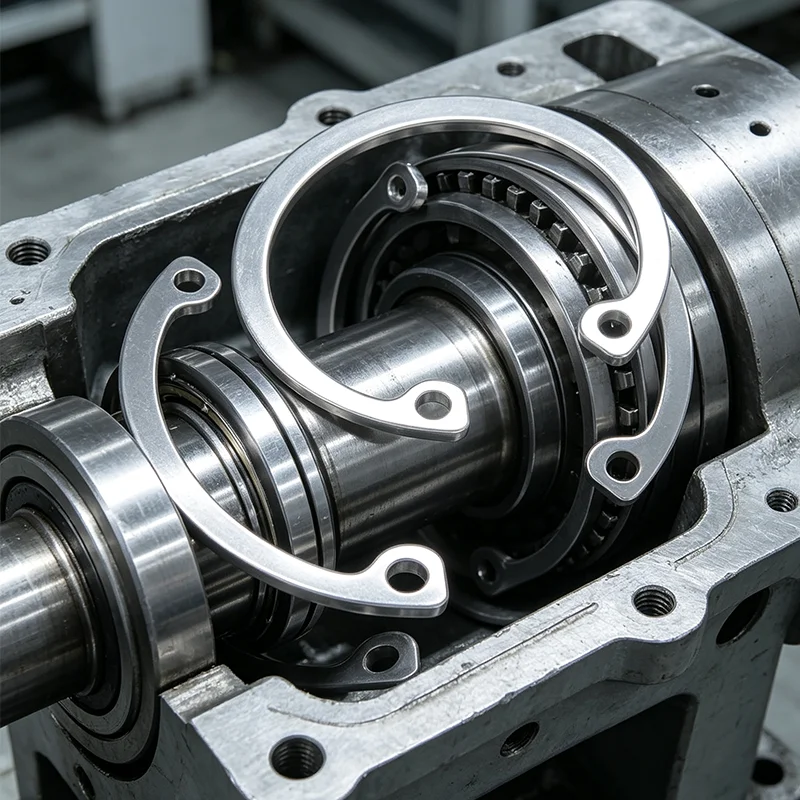

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

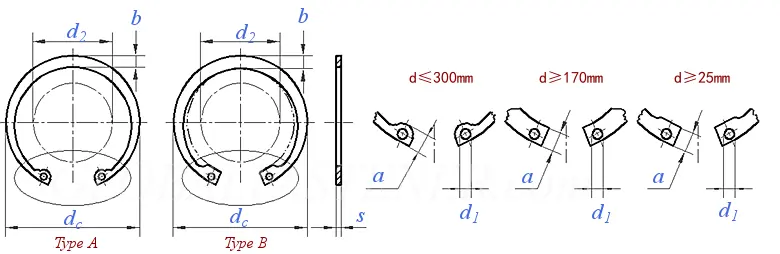

नाममात्र व्यास d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	कमाल	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	मि	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	नाममात्र आकार	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	कमाल	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	मि	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	कमाल	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	मि	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
प्रति 1000 युनिट्स ≈ किलो		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

नाममात्र व्यास d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	कमाल	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	मि	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	नाममात्र आकार	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	कमाल	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	मि	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	कमाल	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	मि	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
प्रति 1000 युनिट्स ≈ किलो		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

नाममात्र व्यास d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	कमाल	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	मि	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	नाममात्र आकार	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	कमाल	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	मि	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	कमाल	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	मि	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
प्रति 1000 युनिट्स ≈ किलो		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

नाममात्र व्यास d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	कमाल	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	मि	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	नाममात्र आकार	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	कमाल	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	मि	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	कमाल	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	मि	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
प्रति 1000 युनिट्स ≈ किलो		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

उत्पादन श्रेष्ठता हायलाइट्स आणि क्रॉस-इंडस्ट्री ऍप्लिकेशन परिस्थिती

1. प्रोफेशनल इनर होल क्लॅम्पिंग स्ट्रक्चर मानक होल ग्रूव्ह आकारांशी पूर्णपणे जुळते, एकसमान परिघीय लवचिक क्लॅम्पिंग फोर्स प्रदान करते, अंतर्गत घटक अलिप्तपणा टाळण्यासाठी बिल्ट-इन बियरिंग्ज, शाफ्ट आणि पिन भागांची अक्षीय हालचाल प्रभावीपणे मर्यादित करते.

2. कठोर अविभाज्य उष्णता उपचार प्रक्रिया लवचिक स्थिरता आणि यांत्रिक कणखरपणा वाढवते, दीर्घकालीन कंपन आणि वारंवार असेंब्लीनंतर लवचिक थकवा, विश्रांती किंवा फ्रॅक्चर होणार नाही याची खात्री करून, दीर्घकालीन अचूक मर्यादा अचूकता राखते.

3. सममितीय डबल-होल डिझाइन जलद विस्तार स्थापनेला समर्थन देते आणि विशेष सर्कलिप प्लायर्ससह वेगळे करणे, उत्पादन असेंबली कार्यक्षमता आणि नंतर उपकरणे देखभाल सुविधा मोठ्या प्रमाणात सुधारते, मोठ्या प्रमाणात औद्योगिक बॅच उत्पादनासाठी योग्य.

4. अल्ट्रा-स्मूद बर्र-फ्री फिनिश आतील भोक भिंत आणि अचूक जुळणारे भाग ओरखडे आणि स्क्रॅचपासून संरक्षित करते, असेंबलीचे नुकसान आणि उपकरणांचा गोंधळ टाळते, अचूक यांत्रिक संरचनांचे स्थिर ऑपरेशन सुनिश्चित करते.

5. वैविध्यपूर्ण सामग्री आणि पृष्ठभाग उपचार उपाय अनेक कार्य परिस्थितीशी जुळवून घेतात, हायड्रॉलिक वायवीय घटक, ऑटोमोटिव्ह अचूक भाग, घरगुती उपकरणे, ऑटोमेशन उपकरणे आणि यांत्रिक अभियांत्रिकी छिद्र स्थिती मर्यादा संरचनांमध्ये मोठ्या प्रमाणावर वापरले जातात.

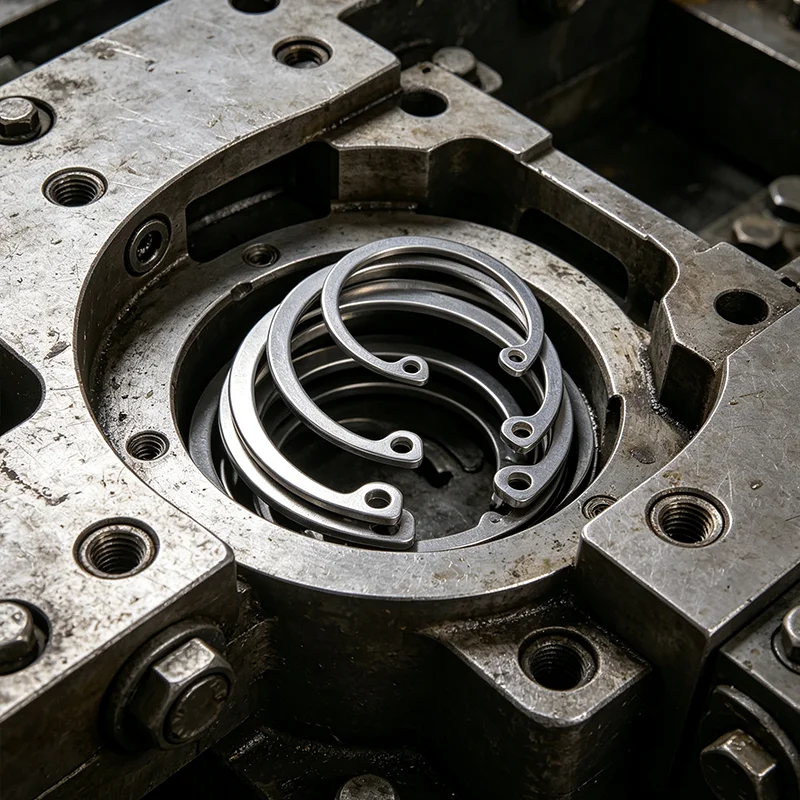

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

वारंवार विचारले जाणारे प्रश्न

Q1: DIN 472 सर्किटचा मुख्य उद्देश काय आहे?

A1: DIN 472 ही अंतर्गत भोक मंडळे आहे, जी पूर्व-उघडलेल्या छिद्रांमध्ये स्थापित केली जाते आणि छिद्रांच्या खांबांमध्ये एम्बेड केलेली असते. अक्षीय पडणे आणि अंतर्गत घटकांचे विस्थापन टाळण्यासाठी अंगभूत बियरिंग्ज, शाफ्ट आणि दंडगोलाकार भाग निश्चित करण्यासाठी आणि मर्यादित करण्यासाठी याचा वापर केला जातो.

Q2: DIN 472 आणि DIN 471 मधील मुख्य फरक?

A2: DIN 471 हे बाह्य उघड्यासह शाफ्ट आऊटर क्लॅम्पिंगसाठी बाह्य सर्कल आहे; DIN 472 हे इनवर्ड ओपनिंगसह होल इनर क्लॅम्पिंगसाठी अंतर्गत सर्कल आहे. दोघांमध्ये विरुद्ध स्ट्रक्चरल तणाव दिशानिर्देश आहेत आणि ते पूर्णपणे अदलाबदल करण्यायोग्य नाहीत, शाफ्ट आणि होल लिमिट फास्टनर्सचा संपूर्ण संच तयार करतात.

Q3: डीआयएन 472 मंडळ स्थापनेदरम्यान विकृत करणे सोपे आहे का?

A3: नाही. आमची उत्पादने मजबूत कडकपणा आणि कडकपणासह व्यावसायिक स्प्रिंग स्टील टफनिंग ट्रीटमेंटचा अवलंब करतात. स्टँडर्ड टूल एक्सपेन्शन इन्स्टॉलेशनमुळे कायमचे विकृत होणार नाही आणि घट्ट क्लॅम्पिंगसाठी सर्कल त्वरीत मानक आकारात परत येऊ शकते.

Q4: DIN 472 साठी कोणती परिस्थिती योग्य आहे?

A4: हायड्रॉलिक व्हॉल्व्ह होल, मोटर बेअरिंग होल, इक्विपमेंट असेंब्ली होल, सिलिंडर पार्ट्स, प्रिसिजन इन्स्ट्रुमेंट होल आणि ऑटोमेटेड मेकॅनिकल इनर कॅव्हिटी फिक्सिंग स्ट्रक्चर्स यासारख्या सर्व बिल्ट-इन होल लिमिट परिस्थितींवर हे मोठ्या प्रमाणावर लागू आहे.

Q5: सानुकूलित नॉन-स्टँडर्ड होल सर्कल प्रदान केले जाऊ शकतात?

A5: होय. आम्ही विशेष आतील आणि बाह्य व्यास, जाडी, खोबणी जुळणारे आकार आणि उच्च गंजरोधक पृष्ठभाग उपचारांना विशेष यांत्रिक छिद्रांच्या वैयक्तिक मर्यादा आवश्यकता पूर्ण करण्यासाठी सानुकूलित करण्यास समर्थन देतो.
